設備概述

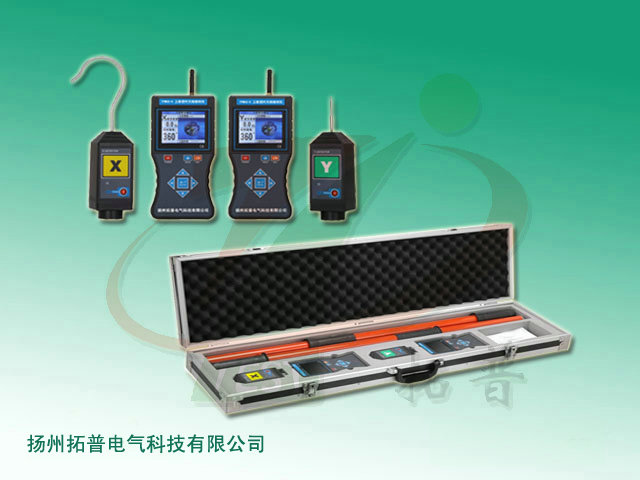

TPWHX-H 衛星授時遠程無線高壓核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。
TPWHX-H衛星授時遠程無線高壓核相儀接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括國內的BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相準確。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面普通核相距離可達160m，衛星授時核相距離大于500km，能對10V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
技術指標
1、功 能：無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試
2、電 源：DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
3、核相模式：衛星秒脈沖模式、衛星授時模式、普通模式
4、傳輸方式：315MHz、433MHz無線傳輸
5、核相距離：衛星授時模式距離不受限制，達500km以上
普通核相模式距離160m
6、顯示模式：3.5寸真彩液晶屏顯示
7、量 程：核相電壓等級：AC 10V～550kV
相位：0°～360°
頻率：45Hz～75Hz
8、分 辨 力：1°；0.1Hz
9、精 度：（23℃±5℃，80%RH以下） 衛星授時核相：≤±5°
普通核相：≤±10°
頻率：≤±2Hz
10、相別定性：XY兩接收器顯示的實時相角差在0°～30°為同相；XY兩接收器實時相角差在90°～150°或210°～270°為異相
11、語音功能：同相、異相、X信號正常、Y信號正常等語音功能
12、絕緣桿尺寸：拉伸后長約5m；收縮后長約1m
13、持續核相時間：衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
14、核相方式：接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。（帶絕緣桿操作）
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。（帶絕緣桿操作）
15、驗電指示：探測器“嘟--嘟--嘟”蜂鳴聲
16、換 檔：自動換檔
17、采樣速率：2次/秒
18、D一次搜星時間：D一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時接收器天線朝天
19、授時精度：小于30nS
20、儀表尺寸：探測器：長寬厚145mm×60mm×48mm
接收器：長寬厚250mm×100mm×40mm
21、背光控制：按上下箭頭鍵調整背光亮度
22、感應強度控制：根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
23、數據保持：測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
24、退出功能：按ESC鍵退出當前功能界面，返回上級目錄
25、數據查閱：按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
26、搜星指示：搜索衛星時動態顯示“----”符號
27、自動關機：開機約15分鐘后，儀表自動關機，以降低電池消耗
28、電池電壓：當電池電壓低于3.2V時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
29、額定電流：探測器：35mA max；接收器：300mA max
30、儀表質量：探測器：205g（含電池）
接收器：395g（含電池）
絕緣桿：1.45kg
總質量：12.6kg（含儀表箱）
31、工作溫濕度：-10℃～40℃；80%Rh以下
32、存放溫濕度：-10℃～60℃；70%Rh以下
33、干 擾：無特強電磁場；無433MHz、315MHz同頻干擾
34、絕緣強度：絕緣桿：AC 110kV/rms（5節絕緣桿全部拉伸后，兩端之間）
探測器：2000V/rms（絕緣桿連接頭與探測器頂端之間）
接收器：2000V/rms（外殼前后兩端之前）
35、結 構：防滴漏Ⅱ型、IP63
36、適合安規：GB13398－92、GB311.1－311.6－8、3DL408－91標準和電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
