工作原理

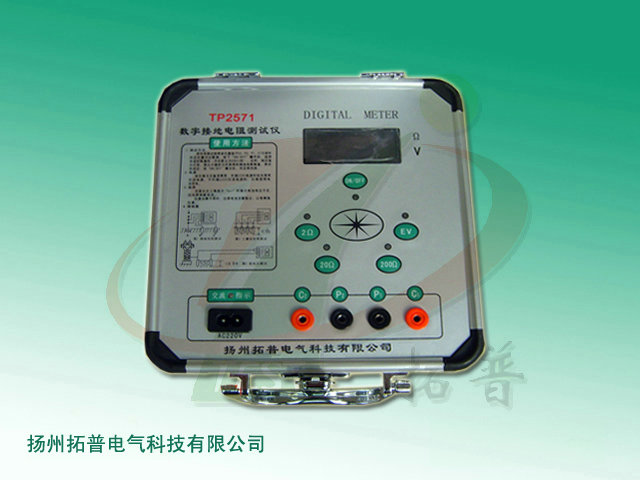

本表摒棄傳統的人工手搖發電工作方式，采用中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的接地電阻測量?jī)x。
工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～20Ω，0～200Ω，0～2000Ω。
2、使用范圍
本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。
3、主要特點
結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。
采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。
本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。
技術指標
1、使用條件
環境溫度：0℃～+45℃ 相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
電阻：0～20Ω（10mA）20～200Ω(1mA)200～2000Ω(1mA)
電壓：AC 0～20V
3、測量精度及分辨率
精度：0～0.2Ω≤±3%±1d
0.2Ω～2000Ω≤±1.5%±1d
1～20V≤±3%±1d分辨率：0.01Ω、0.1Ω、1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
允許輔助接地電阻RC（C1與C2之間）
0～20Ω ≤1KΩ 20～2000Ω ≤2KΩ
RP（P1與P2之間）<40KΩ 誤差≤±5%
允許地電壓（工頻有效值）≤5V 誤差≤±5%
5、電源及功耗
功率損耗≤2W 直流：8×1.5V(AA，R6)電池
交流：220V/50Hz
信息整理：揚州拓普電氣科技有限公司
