絕緣電阻測試儀專用于試驗室或現場做絕緣測試試驗。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
主要功能特點
1． 采用32位微控制器控制，全中文操作界面，操作方便。
2． 自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。
3． 輸出電流大，短路電流大于5mA。
4． 抗干擾能力強，能滿足超高壓變電站現場操作。
5． 測試完畢自動放電，并實時監控放電過程。
6． 內附可充電電池和充電器，當不使用背光燈時，充滿電可連續使用6～12小時。
主要技術性能
準確度： ±(10%+5字)
測量范圍： 0.1M～400GΩ
試驗電壓： 設定范圍： 0.5Kv～10KV 準確度： 5%±10V
升降壓方式： 連續平滑調節
短路電流： >5mA
測量時間： 1分鐘～10分鐘（與測量方式有關）
充電電源： 180～270VAC ,50Hz/60Hz±1% (市電或發電機供電)
工作環境： 溫度-10～40℃，相對濕度20～80％。

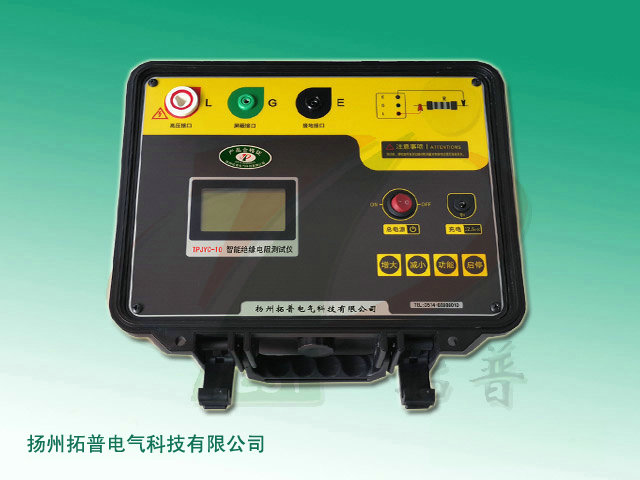

操作部件功能
1.L接線端
“L”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組、電纜線芯。
2.G接線端
“G”稱為屏蔽端，用于三電極法測量絕緣材料或電纜的體積電阻，它接至三電極的保護環端。
3.E接線端
“E”稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層。
注意事項及其它
請注意安全，L為高壓端！E為地端,必需接大地！1T=1000G 1G=1000M

操作方法
測量操作
進入初始設置畫面（圖一）
初始設置畫面（圖一）
1．初始 測量圖標 處于選中狀態，下面顯示5000v表示測量電壓。
（1） 按↑↓鍵 增大/減小測試電壓
（2） 按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態
（3） 按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）
5000v 表示測試電壓
大字體105 M 表示測量的瞬時值
02’45” 表示測量過程中的時間
05-05-24 : 測量日期
15” 表示測量15秒 的數值
01’ 表示測量1分鐘 的數值
02’ 表示測量2分鐘 的數值
10’ 表示測量10分鐘 的數值
DAR 吸收比 DAR = R60s/R15s
PI 極化比 PI = R10m/R60s
Rm 當處于干擾強或試品容量比較大時候，Rm的數值更加真實的反映試品阻值。
（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）
600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。
（5）放電完畢之后，進入測量結果存儲畫面（圖四）
右半部分?jǐn)?shù)據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明
[007] ：表示測量數據存儲的序號
按→鍵在可以使 存儲 退出 007 循環處于選中狀態。
在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）
[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。
2．當 時鐘圖標 處于選中狀態 。
（1） 按啟/停鍵，進入時間顯示與設置畫面（圖五）
時間顯示與設置畫面（圖五）
（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）
（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭
按↑↓鍵修改日期時間。
（4） 修改完畢，按啟/停鍵 設置 會處于選中狀態。
（5） 按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭
3．當 存儲圖標 處于選中狀態
（1） 按啟/停鍵，進入查看存儲數據畫面
（2）右半部分?jǐn)?shù)據與測量畫面一樣，請參考顯示測量畫面的說明
（3）[ 000 ] 到[ 007 ] 表示測量序號
（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據
（5）按→鍵 翻頁
（6） 按啟/停鍵 回到初始設置畫面
4．當 設置圖標 處于選中狀態
（1） 按啟/停鍵，進入設置畫面
（2）按→鍵 使 退出 背光 聲音 循環處于選中狀態。
（3）按↑↓鍵 改變相應的設置
（4）按啟/停鍵 回到初始設置畫面（圖一）
影響電阻或電阻率測試的主要因素 a．環境溫濕度
一 般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電 導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的 10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。
b．測試電壓(電場強度)
介 質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增 加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電 壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。
值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。
c．測試時間
用 一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減 小的吸收電流，最后達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1 分鐘后的讀數值。
另 外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。
d．測試設備的泄漏
在測試中，線路中絕緣電阻不高的連線，往往會不適當?shù)嘏c被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：
為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本消除雜散電流對測試結果的影響；
高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少尖端，杜絕電暈放電；
采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因?qū)е聹y(cè)試值偏低。
e．外界干擾
高 絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是 潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以消除電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，消除外界干擾帶來的影響。
